مطابقت کا تجزیہHGW اعلی صحت سے متعلق لکیری ریلیں اور لکیری موشن سسٹم
اعلی صحت سے متعلق لکیری ٹرانسمیشن اجزاء کی حیثیت سے ، HGW گائیڈز ساختی ڈیزائن کی استعداد ، کارکردگی کے پیرامیٹرز کی موافقت ، اور تنصیب اور بحالی کی لچک کی وجہ سے ہر طرح کے لکیری موشن سسٹم (جنرل آٹومیشن سازوسامان سے لے کر صحت سے متعلق مشین ٹولز تک) کے ساتھ اچھی طرح سے مطابقت رکھتے ہیں۔ اس کی مطابقت موافقت کی گہرائی کے متعدد جہتوں میں جھلکتی ہے:
سب سے پہلے ، ساختی ڈیزائن کی عالمگیریت: موشن سسٹم فن تعمیر کی متعدد اقسام کے مطابق موافقت پذیر

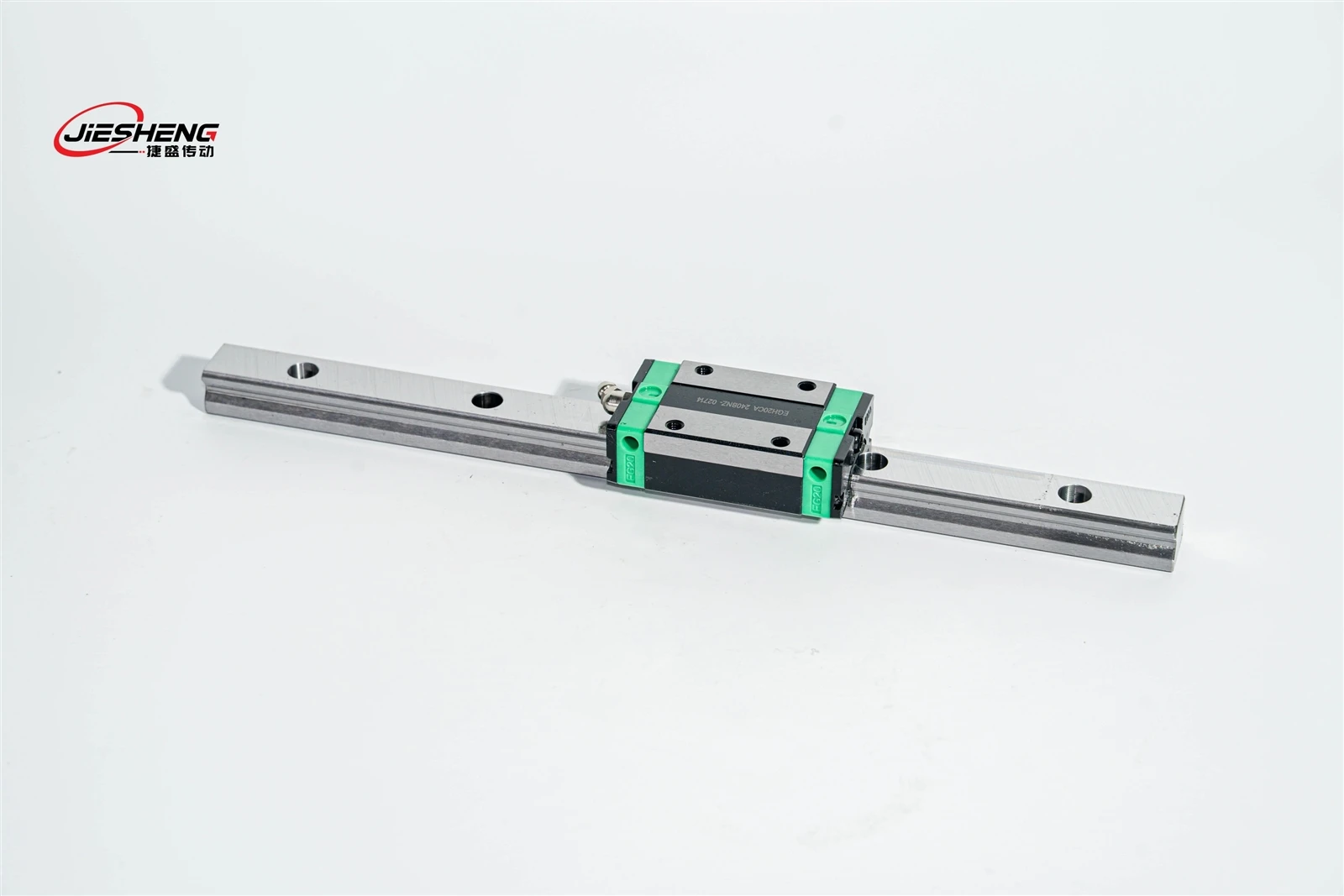

HGW اعلی صحت سے متعلق لکیری ریلیںصنعت کے مشترکہ معیار (جیسے آئی ایس او) پر عمل کرنے کے لئے ایک معیاری "ریل + سلائیڈر" ماڈیولر ڈیزائن ، اور اس کے انٹرفیس طول و عرض (جیسے گائیڈ ریل کی چوڑائی ، سلائیڈر بڑھتے ہوئے سوراخوں ، سلائیڈر کی لمبائی) کو اپناتا ہے ، اور لکیری گائیڈ کی تصریح میں براہ راست استعمال کیا جاسکتا ہے۔ لکیری گائیڈ کی تصریح) ، فریم ، ٹیبل اور دیگر ڈھانچے کے لکیری موشن سسٹم میں ترمیم کرنے کی ضرورت کے بغیر ، لکیری گائیڈ کے دوسرے برانڈز (جیسے THK ، HIWIN) کی ایک ہی خصوصیات کی براہ راست متبادل ہوسکتی ہے۔
مثال کے طور پر ، خودکار پروڈکشن لائن کے XY-Axis موشن پلیٹ فارم میں ، 20 ملی میٹر وسیع لکیری گائیڈ وے کے ایک مخصوص برانڈ کا استعمال کرتے ہوئے اصل نظام کو HGW20 سیریز کے گائیڈ وے کے ساتھ براہ راست تبدیل کیا جاسکتا ہے ، جس میں سلائیڈر کے بڑھتے ہوئے سوراخوں کی پوزیشنری انحراف کے ساتھ ، "0.1 ملی میٹر سے کم یا اس کے برابر ، اس بات کا یقین کرنے کے لئے کہ منسلک بولٹ کام کے قابل ہیں ، اور اس کا احساس کرنے کے لئے ، اور اس کا احساس کرنے کے لئے ، اور اس کا احساس کرنے کے لئے ؛
اپنی مرضی کے مطابق لکیری موشن سسٹم (جیسے شکل کے گائیڈ وے لے آؤٹ) کے لئے ، ایچ جی ڈبلیو گائیڈ وے سیکنڈری پروسیسنگ کی حمایت کرتا ہے جیسے تراش اور چھڑکنے (گائیڈ وے کی لمبائی کو ضرورت کے مطابق کاٹا جاسکتا ہے ، اور درستگی کو ± 0.5 ملی میٹر پر برقرار رکھا جاتا ہے) ، غیر معیاری اسٹروک یا اسپیس پریسٹریٹڈ سامان کے لئے ڈھال لیا جاتا ہے۔
دوسرا ، کارکردگی کے پیرامیٹرز کی موافقت: مختلف بوجھ اور درستگی کی ضروریات کا احاطہ کرنا
وسیع اسپیکٹرم مطابقت کی بوجھ کی گنجائش
ایچ جی ڈبلیو گائیڈ وے ایک چار صف آرک رابطے کا ڈھانچہ ہے ، ایک واحد سلائیڈر ریڈیل (گائیڈ وے کی سطح پر کھڑا) ، ریورس ریڈیل (گائیڈ وے کے پچھلے حصے) اور پس منظر (گائیڈ وے کے پہلو کے متوازی) کا مقابلہ کرسکتا ہے ، اور 42 کے لئے متوازن بوجھ کی صلاحیت ، اور تمام سمتوں میں متوازن بوجھ کی صلاحیت (جیسے HGW30 ماڈل سلائیڈر ریٹیڈیٹک متحرک متحرک۔ (جیسے HGW30 ماڈل میں 28.5KN کا درجہ بند متحرک بوجھ اور 42KN کا جامد بوجھ ہے)۔ یہ خصوصیت یہ دونوں لائٹ بوجھ ہائی اسپیڈ سسٹم (جیسے ، 3 سی پروڈکٹ اسمبلی لائنوں میں گرفت کے طریقہ کار کو 50 کلوگرام سے کم یا اس کے برابر بوجھ کے ساتھ) اور ہیوی ڈیوٹی کی شرائط (جیسے ، سی این سی مشین ٹیبلز جس میں 1000 کلوگرام سے زیادہ یا اس کے برابر ہے) کے لئے موزوں بناتا ہے ، بغیر کسی بوجھ کی قسم پر منحصر گائیڈ وے کو تبدیل کرنے کی ضرورت کے۔
درستگی کی سطح کی موافقت کے اقدامات
ایچ جی ڈبلیو گائیڈ وے مختلف قسم کی درستگی کی سطح فراہم کرتا ہے (جیسے عام این ، ایڈوانسڈ ایچ ، صحت سے متعلق پی ، الٹرا پریسیزن ایس پی) ، ± 0.1 ملی میٹر/ایم سے ± 0.01 ملی میٹر/میٹر تک پوزیشننگ کی درستگی ، لکیری تحریک کے نظام کی درستگی کی ضروریات کے مطابق لچکدار طریقے سے منتخب کی جاسکتی ہے۔
عمومی آٹومیشن کا سامان (جیسے مادی کنویر لائنز) ± 0.1 ملی میٹر N کی پوزیشننگ کی ضروریات کو پورا کرنے کے لئے استعمال کیا جاسکتا ہے۔صحت سے متعلق جانچ کے آلات (جیسے آپٹیکل امیج ماپنے کا آلہ) ، ± 0.1 ملی میٹر کی پوزیشننگ کی ضروریات کو پورا کرسکتا ہے۔ صحت سے متعلق جانچ کے آلات (جیسے آپٹیکل امیج ماپنے کا آلہ) ، ± 0.1 ملی میٹر کی پوزیشننگ کی ضروریات کو پورا کرسکتا ہے۔ صحت سے متعلق جانچ کے آلات (جیسے آپٹیکل امیج پیمائش کرنے والے آلات) کو ایس پی کی سطح کی ضرورت ہوتی ہے تاکہ یہ یقینی بنایا جاسکے کہ موشن پلیٹ فارم کی نقل مکانی کی غلطی 0.005 ملی میٹر سے کم یا اس کے برابر ہے ، اور لیزر انٹرفیرومیٹر اور دیگر پیمائش کے اجزاء بند لوپ صحت سے متعلق ملاپ کی تشکیل کے ل. ہیں۔
تیسرا ، تحریک کی خصوصیات کی ہم آہنگی: تیز رفتار اور ہموار مانگ کے مطابق ڈھال لیں
کم رگڑ اور تیز رفتار تحریک مطابقت
ایچ جی ڈبلیو گائیڈ وے اسٹیل بال اور گائیڈ وے ریس وے کے مابین رولنگ رابطے کے ذریعے ، رگڑ کا قابلیت 0.001-0.002 (سلائیڈنگ گائیڈ وے کا صرف 1/50) کم ہے ، اور متحرک اور جامد رگڑ کے درمیان فرق انتہائی چھوٹا ہے (5 ٪ سے کم یا اس کے برابر): جو خطوط تحریک کے نظام کی اعلی رفتار آپریشن کی ضرورت کے ساتھ مطابقت رکھتا ہے:
خود کار طریقے سے چھانٹنے والی لائن کے تیز رفتار ٹرانسپلانٹیشن میکانزم میں ، ایچ جی ڈبلیو گائیڈ ریل 3 میٹر/سیکنڈ کی رفتار سے سلائیڈر کی باہمی حرکت کی حمایت کرتی ہے ، جس میں کوئی "پھسلنا" یا "ہنگامہ آرائی" نہیں ہے ، اور سروو موٹروں کی اعلی تعدد ردعمل کی خصوصیات جس میں یہ یقینی بنانا ہے کہ 0.02 s سے کم یا اس کے برابر بیٹ غلطی کی پوزیشننگ۔
کم رگڑ کی خصوصیات سسٹم ڈرائیو توانائی کی کھپت کو بھی کم کرسکتی ہیں ، مثال کے طور پر ، طویل سفر میں (5 میٹر سے زیادہ یا اس کے برابر) لکیری ماڈیول میں ، HGW گائیڈ وے کا استعمال سلائڈنگ گائیڈ وے سے ڈرائیو موٹر پاور کو 30 فیصد سے زیادہ کم کرسکتا ہے ، جو توانائی کی بچت کے نظام کے ڈیزائن کے لئے موزوں ہے۔
سختی اور متحرک استحکام کی موافقت
ایچ جی ڈبلیو گائیڈ وے نے ریس وے (سنگل آرک ٹوت) کی گھماؤ کو بہتر بناتے ہوئے اور اسٹیل بال کے انتظامات کی کثافت کو بہتر بناتے ہوئے ساختی سختی (شعاعی سختی عام لکیری گائیڈ وے سے 20 ٪ زیادہ ہے) ، جس کے نتیجے میں بہت ہی کم خرابی ہوتی ہے (جیسے ، گائیڈ وے ڈیملیکشن سے کم ہوتا ہے یا 0.01 ملی میٹر/ایم کے برابر ہوتا ہے۔ یہ خصوصیت اسے اعلی صحت سے متعلق موشن سسٹم (جیسے ، سی این سی مشینی مراکز کے فیڈ محور) کے مطابق ڈھالنے کے قابل بناتی ہے-جب ملنگ کٹرز کے ذریعہ پیدا ہونے والی شعاعی امپیکٹ فورس کا اطلاق ہوتا ہے تو ، ایچ جی ڈبلیو گائیڈ وے اسٹیبل کو مستحکم طور پر منتقل کرسکتا ہے ، جس میں مشینی غلطیوں سے گریز کیا جاسکتا ہے جس کی وجہ سے یہ کام ہے۔
چوتھا ، بڑھتے ہوئے غلطیوں کی شمولیت: سسٹم اسمبلی کی دہلیز کو کم کرنا
لکیری موشن سسٹم کی بڑھتی ہوئی درستگی اکثر فریم مشینی غلطیوں (جیسے فلیٹ پن اور متوازی انحراف) کے ذریعہ محدود ہوتی ہے ، اور HGW گائیڈ وے کا خود کار طریقے سے سنٹرنگ فنکشن اس طرح کی غلطیوں کے ساتھ مؤثر طریقے سے مطابقت رکھتا ہے۔
سلائیڈر اور گائیڈ وے کے مابین رابطے کی گیندیں "چار نکاتی رابطہ" ڈیزائن کو اپناتی ہیں ، جو گائیڈ وے کو افقی اور عمودی سمتوں میں ± 3 ڈگری کے بڑھتے ہوئے انحراف کی اجازت دیتی ہے۔ یہاں تک کہ اگر فریم کی بڑھتی ہوئی سطح کی فلیٹنس غلطی 0.1 ملی میٹر/میٹر تک پہنچ جاتی ہے ، سلائیڈر پھر بھی گیندوں کی چھوٹی نقل مکانی کے ذریعے انحراف کی تلافی کرسکتا ہے ، جس سے ہموار آپریشن کو یقینی بنایا جاسکے۔
مثال کے طور پر ، ویلڈنگ روبوٹ کی لکیری محور کی تنصیب میں ، اگر ویلڈنگ کے تناؤ (0.08 ملی میٹر/ایم کی متوازی غلطی) کی وجہ سے فریم قدرے مسخ کردیا گیا ہے تو ، HGW گائیڈ وے روبوٹ کے اختتامی اثر (0.1M سے کم یا برابر کے برابر) کی حرکت کی درستگی کو یقینی بنانے کے لئے خود کار طریقے سے سنٹرنگ کے ذریعے اسٹالنگ سے سلائیڈر سے بچ سکتا ہے۔
بحالی اور اپ گریڈنگ میں لچک: سسٹم کے پورے زندگی کے چکر کی ضروریات کو ڈھالنا
اجزاء کی تبادلہ بحالی کے اخراجات کو کم کرتا ہے
ایچ جی ڈبلیو گائیڈ وے کے سلائیڈرز اور گائیڈ وے مکمل طور پر تبادلہ خیال ہیں - ایک ہی قسم کے گائیڈ وے کو اسی تصریح کے کسی بھی سلائیڈر کے ساتھ ملایا جاسکتا ہے (0.005 ملی میٹر سے کم یا اس کے برابر کی درستگی کے انحراف کے ساتھ) دوبارہ بازیافت کرنے کی ضرورت کے بغیر۔ جب لکیری موشن سسٹم کے اجزاء پہنتے ہیں (جیسے سلائیڈر بال کی تھکاوٹ) ، سلائیڈر کو گائیڈ ویز کے پورے سیٹ کی جگہ بنائے بغیر انفرادی طور پر تبدیل کیا جاسکتا ہے ، جس سے مربوط ڈیزائن (جیسے سلائیڈنگ گائیڈ ویز) کے لکیری ڈرائیو اجزاء کے مقابلے میں بحالی کے اخراجات کو 60 فیصد سے کم کیا جاسکتا ہے۔
سسٹم کو اپ گریڈ کرنے کی ضروریات کو پورا کرنے کے لئے توسیع پزیر
جیسے جیسے لکیری موشن سسٹم کے بوجھ اور رفتار کی طلب میں اضافہ ہوتا ہے ، HGW گائیڈ وے کو "متعدد سلائیڈروں کے متوازی کنکشن" اور "گائیڈ وے کی وضاحتوں کو گاڑھا کرنے" اور کارکردگی کو اپ گریڈ کرنے کے دیگر طریقوں کے ذریعے اپ گریڈ کیا جاسکتا ہے۔
مثال کے طور پر ، HGW15 گائیڈ ریل لائٹ اسمبلی لائن کا اصل استعمال ، جس میں 500 کلو گرام کے بوجھ کے ساتھ ہیوی ڈیوٹی سسٹم میں اپ گریڈ کیا گیا ہے ، کو HGW25 گائیڈ ریل سے تبدیل کیا جاسکتا ہے ، جس کے بڑھتے ہوئے سوراخ اصل ریک کے ساتھ مطابقت رکھتے ہیں ، صرف اپ گریڈ کو مکمل کرنے کے لئے بولٹ کی وضاحتوں کو ایڈجسٹ کرنے کی ضرورت ہے ، نظام کی تعمیر نو سے گریز کریں۔
چھٹا ، ماحولیاتی موافقت: موشن سسٹم کے پیچیدہ کام کے حالات کے ساتھ ہم آہنگ
ماد and ہ اور تحفظ کے ڈیزائن کی اصلاح کے ذریعہ HGW ریل ، لکیری موشن سسٹم کے مختلف قسم کے سخت ماحول کے مطابق ڈھال سکتی ہے:
سنکنرن ماحول:سٹینلیس سٹیل کا انتخاب (جیسے 304 ریل + سیرامک اسٹیل بال) ایچ جی ڈبلیو ریل ، فوڈ پروسیسنگ کے سازوسامان کے ساتھ ہم آہنگ ، کیمیائی پروڈکشن لائن لکیری نظام ، تیزاب سے مزاحم اور الکالی صفائی سیال کٹاؤ ؛
دھول ماحول:ڈسٹ پروف اینڈ ٹوپیاں اور کھرچنی سے لیس سلائیڈر دھات کے چپس اور دھول کو ریس وے میں داخل ہونے سے روک سکتے ہیں ، جو سی این سی مشین ٹولز اور پیسنے کے سامان کے لکیری موشن سسٹم کے ساتھ مطابقت رکھتا ہے ، اور آلودگی کی وجہ سے ہونے والی اسٹالنگ کو کم کرتا ہے۔
درجہ حرارت کا اعلی اور کم ماحول:اعلی درجہ حرارت چکنائی کے ساتھ HGW گائیڈ وے (- 20 ڈگری سے 120 ڈگری تک قابل اطلاق) سیمیکمڈکٹر اوون کو کھانا کھلانے اور خارج کرنے کے ل line لکیری نظام کے ساتھ مطابقت رکھتا ہے ، اور درجہ حرارت کے اتار چڑھاو کے تحت مستحکم رگڑ گتانک (5 ٪ تبدیلی کی شرح سے کم یا اس کے برابر) کو برقرار رکھتا ہے۔
خلاصہ میں ، مطابقتHGW اعلی صحت سے متعلق لکیری ریلیںلکیری موشن سسٹم کے ساتھ ایک جہتی فٹ نہیں ہے ، بلکہ ایک ہم آہنگی ہے جو ساختی استعداد ، کارکردگی سے مماثل ، بحالی لچک میں شمولیت کو بڑھاتا ہے۔ چاہے یہ ایک معیاری بڑے پیمانے پر پیداواری آلات ہو یا اپنی مرضی کے مطابق صحت سے متعلق طریقہ کار ، اس کا ڈیزائن تصور مختلف منظرناموں کی بنیادی ضروریات کو پورا کرسکتا ہے ، اور قابل اعتماد اور لچک دونوں کے ساتھ لکیری موشن سسٹم کا ایک کلیدی جزو بن سکتا ہے۔
